सरफेस डायमंड कोर ड्रिल SX6DH NQ 1600m

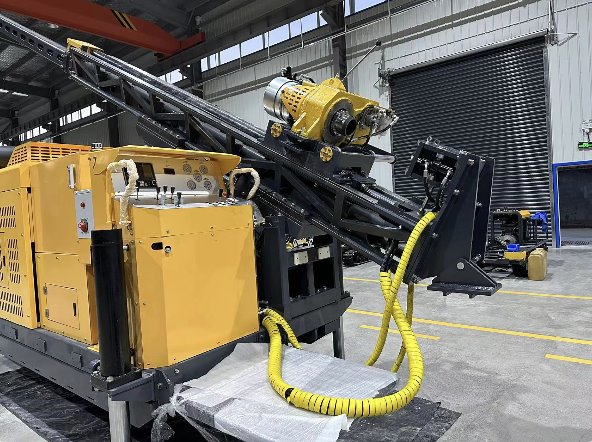

SX16DH सरफेस डायमंड कोर ड्रिलिंग रिग

SX16DH सरफेस कोर ड्रिलिंग रिग को विभिन्न ड्रिलिंग ऑपरेशनों के लिए डिज़ाइन किया गया है, जिसमें एक लंबा स्टोक डायरेक्ट फीड सिस्टम, कम उत्सर्जन वाला T3 इंजन और एक शक्तिशाली मुख्य चरखी शामिल है। इसे अपनी श्रेणी में सबसे अधिक उत्पादक डीप होल ड्रिल में से एक माना जाता है जो उच्च मानक विश्वसनीयता और उत्पादकता प्रदान करता है।

सिद्ध क्षमता उन्नत पावर पैक और हाइड्रोलिक प्रणाली के साथ-साथ उत्थापन उपकरणों और यांत्रिक संरचनाओं से आती है।

डंप मस्ट, हाइड्रोलिक लेवलिंग जैक और फोल्डेबल मस्तूल SX16DH को तेजी से स्थापित करते हैं। वैकल्पिक रेडियो नियंत्रण क्रॉलर ट्रैक ड्रिल को साइट पर आसानी से चलने में सक्षम बनाता है और ऑपरेटर को सुरक्षा दूरी में रखता है। मानक सुरक्षा गार्ड और ई{{3}स्टॉप बटन रिग को उपयोगकर्ता के अनुकूल और संचालित करने के लिए सुरक्षित बनाते हैं।

विशेषताएँ

· डंप मस्तूल - एक स्थिर कार्य मंच बनाता है और कार्य ऊंचाई को नाटकीय रूप से कम कर देता है।

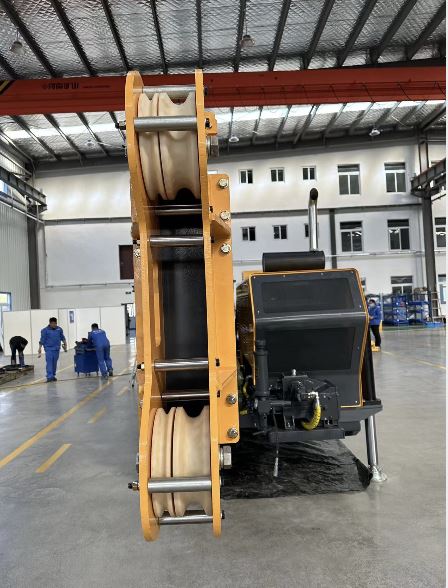

· नया टेलीस्कोप मस्तूल - आसान सेटअप और परिवहन के लिए कॉम्पैक्ट आकार होने के साथ-साथ 6 मीटर रॉड खींचने में सक्षम।

· हाइड्रोलिक लेवलिंग जैक और मस्तूल उठाने वाले सिलेंडर - रिग को स्थापित करना आसान बनाते हैं।

· क्रिस्टेंसेन चक और रोटेशन यूनिट - प्रदर्शन और विश्वसनीयता के लिए उच्च उम्मीदें प्रदान करता है।

· हाइड्रोलिक रॉड होल्डर - रॉड क्लैम्पिंग की तेज़ क्रिया प्रदान करता है, LF90D के अच्छे फीचर डिज़ाइनों के संयोजन से विश्वसनीयता में सुधार और सेवा की कम आवश्यकता होती है।

· रेडियो नियंत्रण क्रॉलर ट्रैक - बढ़ी हुई गतिशीलता और सुरक्षा।

ड्रिलिंग क्षमता

Bवायरलाइन 2000 मी

Nवायरलाइन 1600 मी

Hवायरलाइन 1050 मी

Pवायरलाइन 700 मी

*गहराई ऊर्ध्वाधर छेद और सामान्य अनुप्रयोग पर आधारित होती है*

मुख्य लहरा

सिंगल लाइन क्षमता: नंगे ड्रम 120 केएन

लाइन गति: नंगे ड्रम 40 मीटर/मिनट

केबल का आकार: 35 एमएक्स 16 मिमी

वायरलाइन

क्षमता: 6 मिमी का 2000 मीटर; 7 मिमी डब्ल्यूएल का 1500 मीटर

लाइन पुल:नंगे ड्रम: 11,9 kN

पूर्ण ड्रम: 3.0 kN

लाइन गति: नंगे ड्रम 114 मीटर/मिनट

पूर्ण ड्रम 453 मीटर/मिनट

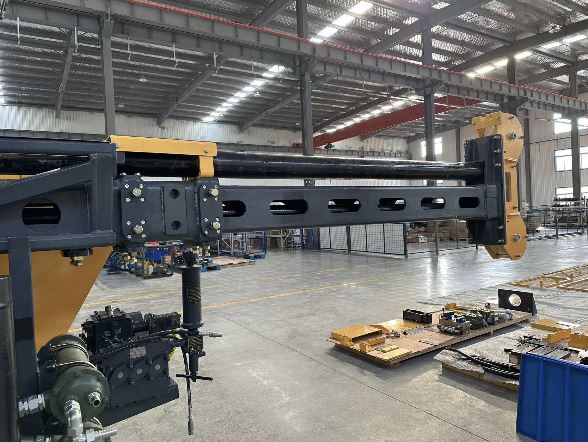

मस्तूल और फ़ीड प्रणाली

फ़ीड यात्रा: 3,5 मी

फ़ीड गति: तेज़ और धीमी, परिवर्तनशील नियंत्रण

जोर: 59.6 के.एन

खींचो: 138 के.एन

ड्रिलिंग कोण: 45 से 90 डिग्री
रॉड खींचने की लंबाई: 6.09 मीटर

बिजली इकाई

निर्माण: कमिंस

मॉडल: QSB8.3 टियर III

आयतन: 6.7 लीटर 6 सिलेंडर।

पावर: 180 किलोवाट (241 एचपी)

आरपीएम: 2200

इंजन प्रकार: डीजल टर्बोचार्ज्ड, वॉटर कूलिंग

विद्युत प्रणाली: 24 V (अल्टरनेटर 24 V, 95Amp)

हाइड्रोलिक प्रणाली:

प्राथमिक पंप: 28 एमपीए - 280 एल/मिनट

सेकेंडरी पंप: 20 एमपीए - 170 एल/मिनट

सहायक पंप: 21,5 एमपीए - 55 एल/मिनट

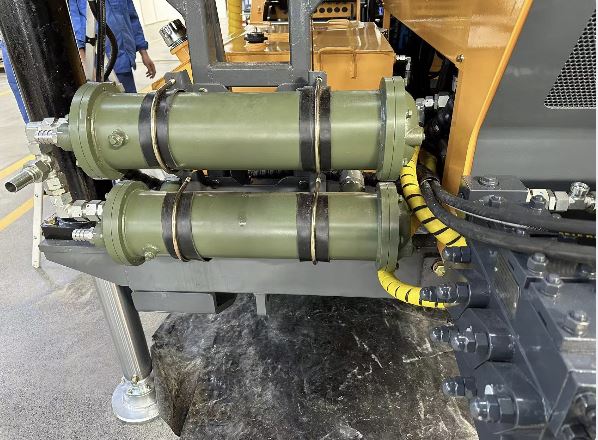

हाइड्रोलिक तेल शीतलन: वायु (अतिरिक्त रूप में जल शीतलन)

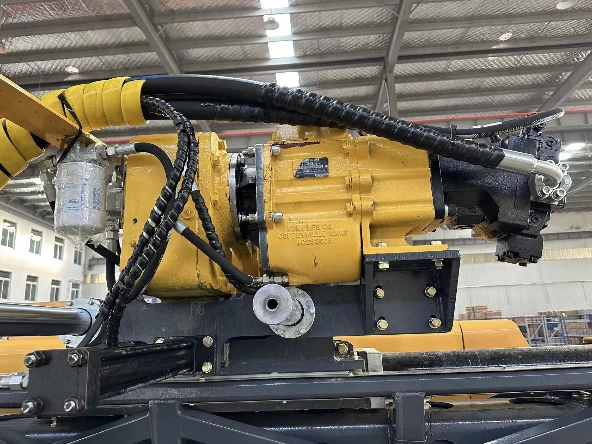

ड्रिलहेड और स्पिंडल गति

पावर: हाइड्रोलिक मोटर, परिवर्तनीय

स्पीड/रिवर्स 4

अंतिम ड्राइव: साइलेंट चेन संचालित, 2:5 अनुपात

स्पिंडल 117 मिमी (आईडी)

स्पिंडल गति: 117-1300 आरपीएम

टोक़: अधिकतम 5113 एनएम

सिर: दूर झूलें (साइड शिफ्टिंग के लिए वैकल्पिक)

क्रॉलर विकल्प

नियंत्रण विधि रेडियो रिमोट नियंत्रित

गति अधिकतम गति 3 किमी/घंटा

ट्रैक प्रकार हेवी ड्यूटी, 300 मिमी ट्रैक जूता

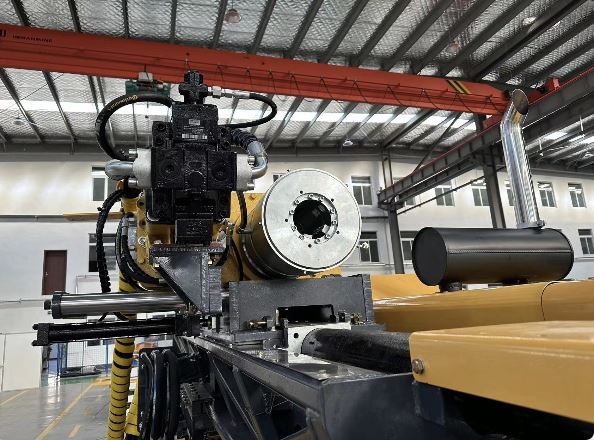

चक असेंबली

प्रकार: हाइड्रोलिक खुला, स्प्रिंग बंद

अधिकतम आंतरिक व्यास: 117 मिमी

धारण क्षमता: 18 143 किग्रा

छड़ी धारक

प्रकार: हाइड्रोलिक खुला, गैस स्प्रिंग बंद

अधिकतम आंतरिक व्यास: 210 मिमी

धारण क्षमता: 15 000 किग्रा

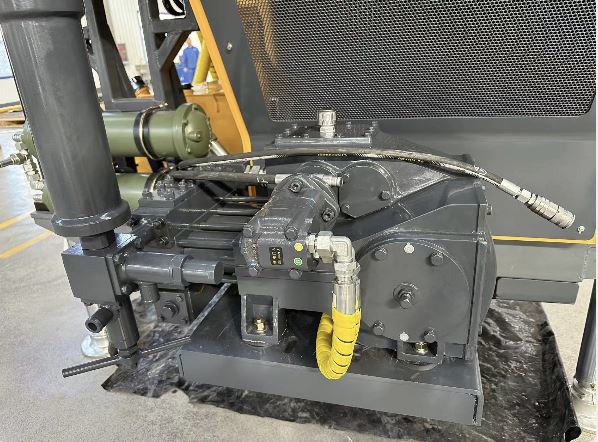

मिट्टी पंप:

समान एफएमसी 1122 बीसीडी

180L/m

ड्रिल बेस सपोर्ट करता है

ट्रेलर पर लगे रिग 4 x 770 मिमी पहिये

समर्थन: 4 हाइड्रोलिक जैक

पैड व्यास: 200/230 मिमी

यात्रा की लंबाई: 550 मिमी

वज़न

पहिया प्रकार: 7000 किग्रा (डीएच के लिए उपलब्ध नहीं)

क्रॉलर 9500 किलो वजनी है

आयाम (परिवहन/कार्य स्थल)

ए : 5150 मिमी

बी: 2700 मिमी

सी: 2340 मिमी

डी: 9650 मिमी
